產品名稱：倒吊桶式蒸汽疏水閥981F/982F/983F/985F

產品介紹：

倒置桶式蒸汽疏水閥981F/982F/983F/985F倒吊桶式疏水閥/倒置桶式疏水閥/倒吊桶式蒸汽疏水閥/內螺紋倒置桶式疏水閥/法蘭倒吊桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下，倒吊桶連接杠桿帶動閥芯開啟或關閉閥門。

原理作用：

當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出；同時大限度地自動防止蒸汽的泄漏。

疏水閥根據原理作用的不同，可分為以下三種類型：機械型~依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型~依靠液體溫度的變化而動作；熱動力型~依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。

吊桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥芯關閉閥門。倒吊桶上開有小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥芯開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

性能特點：

1、疏水閥可以自動連續地排放空氣和二氧化碳?xì)怏w而沒有冷滯后或空氣阻 。

2、疏水閥的不銹鋼閥瓣和閥座被單獨磨削加工后在機械裝置上一起配研，所有的其它部件都采用耐磨損、耐腐蝕的不銹鋼 。

3、疏水閥對背壓具有很好的適應性，除了由于壓差變小減少流量外，沒有其他不利影響，倒置桶只需要較小的力就可使疏水閥開啟。

技術參數：

部件材質：

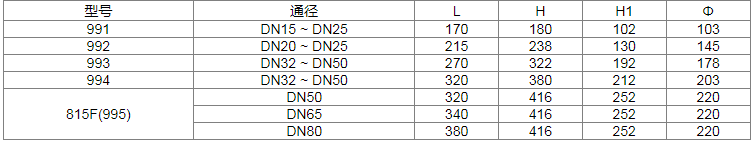

外形尺寸：
